ELECTRIC ACTUATOR

CATEGORY
BASIC TYPE
CLEAR
DETAIL
Pic
Item
Voltage
Fluid
Fluid temp
Valve size
Valve material
Mounting dimensions
Max. torque
Valve type
Control method
Pic
Item

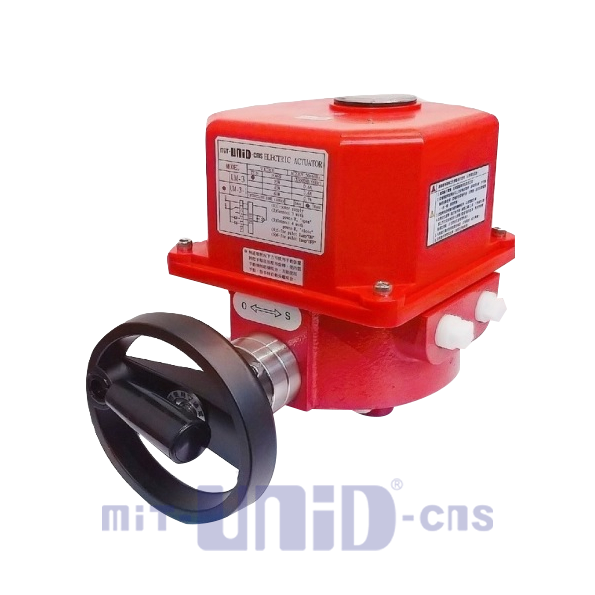

UM-3-1
Voltage
DC24V　　 AC24V　　 AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN35(1-1/4") DN40(1-1/2") DN50 (2")　　 DN65(2-1/2") DN80 (3")　　 DN100(4")　　 DN125 (5")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F07　　　　　　　
Max. torque
150　N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　 Basic type Modulating
Pic
Item

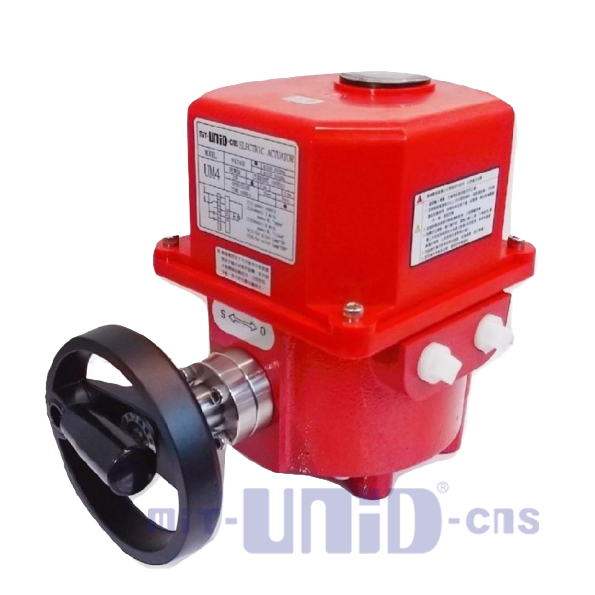

UM-4
Voltage
DC24V　　 AC24V　　 AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN65(2-1/2") DN80 (3")　　 DN100(4")　　 DN125 (5")　　 DN150 (6")　　 DN200 (8")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F07　　　　　　　 F10　　　　　　　
Max. torque
350　N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　 Basic type Modulating
Pic
Item
UM-5
Voltage
AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN80 (3")　　 DN100(4")　　 DN125 (5")　　 DN150 (6")　　 DN200 (8")　　 DN250 (10")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F10　　　　　　　 F12　　　　　　　
Max. torque
450　N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　 Basic type Modulating
Pic
Item
UM-6
Voltage
DC24V　　 AC24V　　 AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN100(4")　　 DN125 (5")　　 DN150 (6")　　 DN200 (8")　　 DN250 (10")　　 DN300 (12")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F10　　　　　　　 F12　　　　　　　
Max. torque
600　N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　 Basic type Modulating
Pic
Item
UM-8
Voltage
DC24V　　 AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN125 (5")　　 DN150 (6")　　 DN200 (8")　　 DN250 (10")　　 DN300 (12")　　 DN350 (14")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F10　　　　　　　 F14　　　　　　　
Max. torque
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　 Basic type Modulating
Pic
Item
UM-10
Voltage
AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN200 (8")　　 DN250 (10")　　 DN300 (12")　　 DN350 (14")　　 DN400 (16")　　 DN450 (18")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F10　　　　　　　 F14　　　　　　　
Max. torque
1350 N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　
Pic
Item
UM-11
Voltage
AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN200 (8")　　 DN250 (10")　　 DN300 (12")　　 DN350 (14")　　 DN400 (16")　　 DN450 (18")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F10　　　　　　　 F14　　　　　　　
Max. torque
1450 N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF　　
Pic
Item
UM-12
Voltage
AC110V　　 AC220V　　 AC220V 3φ AC380V 3φ AC440V 3φ
Fluid
Air　　　 Oil　　　 Gas　　　 Water　 Chem.　　 Steam　 Vacuum Other
Fluid temp
0~50℃ 0~80℃ 0~180℃ Others
Valve size
DN300 (12")　　 DN350 (14")　　 DN400 (16")　　 DN450 (18")　　 DN500 (20")　　 DN600 (24")　　
Valve material
PVC　　　　 Cast iron SS316　　　 SS304　　　 Others　　
Mounting dimensions
ISO5211　　　 F16　　　　　　　
Max. torque
3500 N.M
Valve type
2-PC ball valve - thread　 2-PC ball valve - flange　 3-PC ball valve　　　　 3 way ball valve -thread 3 way ball valve -flange PVC ball valve　　　　 butterfly valve　　　　 Others　　　　　　　　
Control method
Basic type ON-OFF
